Все началось с того, что я решил сделать новый гриф одной своей палке-самопалке, но в потом начал делать ей и новый корпус. Так что в результате вышла абсолютно новая гитара.

13.04.2010
Как-то раз глубокой ночью решился нарисовать заготовку будущего грифа. Захотел поставить колки в два ряда по 3 штуки, поэтому голову нарисовал соответствующую. Рисовал ее с головы, но все же вышла на что-то похожая.



14.04.2010
Лобзиком вырезал гриф из доски как обычно из-под подоконника. Радует, что 100% не сосна, но жаль досточек таких маловато осталось в запасе.



23.04.2010
Вырезал электролобзиком форму грифа и грубо обточил на наждаке. Точил вроде немного, но опилок непередать сколько было!



24.04.2010
Голова упорно болит уже второй день, голо дерет, голос куда-то пропал, но работа идет! =))) Сделал пропил под анкер. Гриф цельный, без накладки, поэтому анкерный желоб будет находиться снизу грифа. Фрезера у меня нет, поэтому прилось вручную колупать. Очень геморное это дело! Но немного терпения и все нормалёк. Сначала дрелью насверлил дырочек нужной глубины (для достижени нужного уровня намотал бумажный скотч на сверло), далее растачивал сначала стаместкой, потом надфилем и каким-то странным инстументом, похожим на отвертку, но только с прямоугольным стержнем вместо круглого. Не знаю что это был за инструмент, но когда-то видимо у него был наконечник, который впоследствии отломался и образовался почти прямоугольный конец, которым как раз было удобно предавать форму анкерному желобу. Инструмент был четко 4,2 мм шириной, как и желоб, ну и как сам анкер соответственно (в качестве анкера - стальная шпилька с резбой по всей длине). В результате получилося очень даже ровный пропил.



28.04.2010
Впихнул акер, просверлил отверстия под колки, разметил лады.



04.05.2010

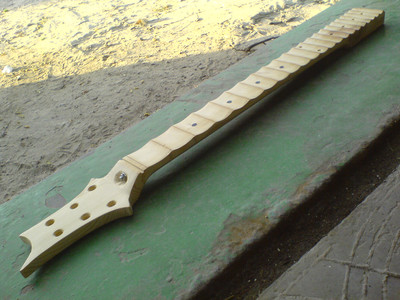

Залепил дырку под анкер в заднице грифа деревянной планкой и зашлифовал стыки, вышло ровно и гладко. Сделал неглубокое скалопирование - сточил на наждаке, потом доработал надфилем. Начал клеить инкрустацию точками.



05.05.2010
Закончил с инкрустацией, зашлифовал и залакировал все это дело. Сделал верхний порожек из зубной щетки.

07.05.2010
Забил лады, прикрутил колки (колки акустические одинарные, в последствии избавился от них), вклеил порожек, привинтил гриф.

15.05.2010
Нарисовал форму нового корпуса. Объединил в одно целое формы Jackson RR, Gibson Explorer, B.C.Rich Warlock и возможно Dean Razorback.



26.05.2010
Выпилил из 4х кусков корпус, поставил клеиться.



02.06.2010
Вырезал в обоих слоях корпуса дырки под гриф, звукосниматели и электронику. Когда вырезал место под бриджевый датчик, выпал сучёк в неудобном месте. Но проблема была успешно ликвидирована. С задней стороны верхнего слоя корпуса сдеал пропилы под провода.



05.06.2010
Склеил бутерброд. Обточил ровненько контур корпуса. Сделал вырезы под потенциометр громкости, переключатель звукоснимателей и выходное гнездо.



08.06.2010
Сделал сзади пропил вокруг выреза под электронику для панельки. Зашлифовал корпус.

09.06.2010
Сточил ребра на корпусе. Установил бридж и сделал пропилы для струн сквозь корпус.



11.06.2010
Начал красить. Все шло по плану и тут вдруг откуда ни возьмись появилось заподло... Перевесила на край свежепокрашенная дека и газета приклеилась к краске. Намертво, не отодрать, поэтому пускай простохнет и буду что-то делать.



12.06.2010
Подсохло, зашлифовал и покрасил еще раз в несколько слоев. Не доволен покраской.

13.06.2010
Нацепил всю фурнитуру, экранировал внутренности и спаял электронику. В качестве бриджевого звукоснимателя поставил сначала корейский хамбакер, но потом за пол цены взял американский DiMarzio Tone Zone и решил поставить его. Звук с тонзоном потрясный.

Пример звука можно слухануть здесь.

Более качественные фотки здесь.



---------27.04.2010--------
Лады - 46 грн
---------17.05.2010--------
Сингл - 115 грн
Тюн-о-мэтик - 200 грн
---------18.05.2010--------
Переключатель 3х - 70 грн (мда...)
Ручка громкости - 40 грн (жесть!)
пакетик под них - халява (радость=))
---------19.05.2010--------
Колки, гнездо с мыльницей - 315 грн
---------11.06.2010--------
Краска (5 шт) - 100 грн
Ремешок - 57 грн
Датчик DM ToneZone - 450 грн
---------------------------
Итого - 1393 грн
